گاردریل چیست؟ انواع مدل ها و آلیاژها

زمانی که خودرو با سرعت بالا در یک پیچ کوهستانی از مسیر منحرف می شود، تنها چیزی که میان زندگی و سقوط فاصله ایجاد می کند، یک گاردریل است. این سازه ساده اما حیاتی، نقشی فراتر از آن چه به چشم می آید در حفظ جان انسان ها و ایمنی جاده ها ایفا می کند. برخلاف تصور عمومی، گاردریل تنها یک مانع فلزی نیست؛ بلکه حاصل دهه ها پژوهش، طراحی مهندسی و انتخاب دقیق آلیاژهایی است که همزمان مقاوم و انعطاف پذیر هستند.

در این مقاله، با نگاهی فنی و تخصصی به بررسی این پرسش می پردازیم که گاردریل چیست، چه مدل هایی از آن در راه سازی به کار می رود و چه آلیاژهایی عملکرد بهتری در شرایط مختلف جاده ای دارند.

خرید انواع محصولات استیل و فولادی
با بهترین قیمت از فروشگاه استیل مارت

تعریف گاردریل

گاردریل، یک نوع مانع فیزیکی مقاوم است که معمولاً در کنار جاده ها یا میانه راه ها نصب می شود و هدف اصلی آن هدایت و کنترل حرکت خودروهایی است که به دلایلی مانند لغزش، انحراف یا تصادف از مسیر اصلی خارج می شوند. ساختار گاردریل ها به گونه ای طراحی شده است که در صورت برخورد خودرو، انرژی حاصل از تصادف را جذب کرده و شدت ضربه را تا حد ممکن کاهش دهد. این ویژگی باعث می شود خسارت های وارده به خودرو و سرنشینان آن کاهش یافته و از ورود خودرو به مناطق خطرناک جلوگیری شود.

استفاده از گاردریل در راه های شهری و برون شهری

گاردریل ها بسته به موقعیت جغرافیایی و نوع مسیر، در فضاهای مختلفی نصب می شوند. در جاده های برون شهری، گاردریل معمولاً در حاشیه های خطرناک، میان گذرها و مناطق با خطر واژگونی خودرو کاربرد دارد. در مقابل، در مناطق شهری نیز برای محافظت از عابران پیاده، جداکردن مسیرهای رفت و برگشت، یا کنترل جریان ترافیک در پل ها و ورودی های بزرگراه ها از گاردریل استفاده می شود. اگرچه اولویت اصلی استفاده از گاردریل ها در فضاهای برون شهری است، اما امروزه به دلیل افزایش تراکم ترافیک در شهرها، اهمیت آن در فضاهای شهری نیز افزایش یافته است.

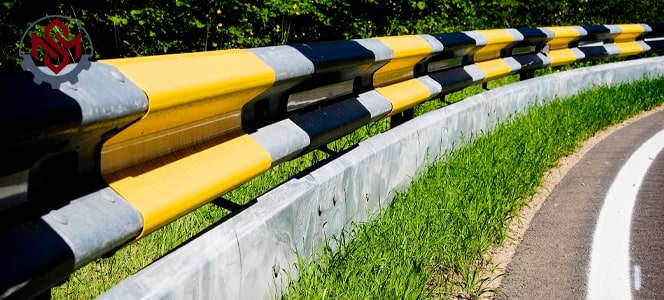

تفاوت گاردریل با نیوجرسی

هرچند گاردریل و نیوجرسی هر دو در دسته موانع ترافیکی قرار می گیرند، اما تفاوت های اساسی از نظر ساختار، جنس، عملکرد و کاربرد دارند. گاردریل ها معمولاً از فلز ساخته می شوند و انعطاف پذیری بیشتری در جذب ضربه دارند، در حالی که نیوجرسی ها از بتن تولید شده و بیشتر به عنوان مانع سخت و ثابت در جاده ها به کار می روند. گاردریل ها برای کاهش شدت ضربه و جلوگیری از انحراف خودروها طراحی شده اند، اما نیوجرسی ها به دلیل وزن بالا و ساختار صلب، بیشتر برای تفکیک مسیرها یا جلوگیری از عبور وسایل نقلیه از خطوط خاص استفاده می شوند.

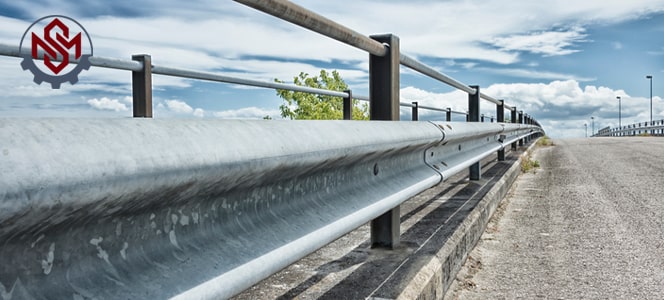

انواع گاردریل از نظر شکل و کاربرد

گاردریل ها با توجه به نوع مسیر، شرایط اقلیمی، میزان ترافیک، و سطح خطر موجود، در مدل های متنوعی طراحی و اجرا می شوند. انتخاب نوع مناسب گاردریل نه تنها به ایمنی مسیر کمک می کند، بلکه باعث می شود هزینه های نگهداری و خسارت های ناشی از حوادث کاهش یابد. هر یک از این مدل ها از نظر طراحی فنی، کاربرد، میزان مقاومت در برابر ضربه و نوع مواد اولیه، تفاوت هایی با یکدیگر دارند. در این بخش، انواع گاردریل رایج در پروژه های عمرانی و راه سازی را معرفی و ویژگی های هرکدام را بررسی می کنیم.

– گاردریل نوع W شکل

یکی از پرکاربردترین و شناخته شده ترین انواع گاردریل، نوع W شکل است که به دلیل شکل خاص سطح مقطع آن به این نام شناخته می شود. این گاردریل معمولاً از ورق های فولادی گالوانیزه ساخته شده و به صورت موج دار در طول مسیر نصب می گردد.

این نوع گاردریل با هدف جذب انرژی حاصل از برخورد طراحی شده و معمولاً در جاده های بین شهری، اتوبان ها و مسیرهای پرتردد مورد استفاده قرار می گیرد. شکل W آن کمک می کند تا هنگام برخورد خودرو، انرژی ضربه به صورت کنترل شده در طول ریل توزیع شده و از شدت برخورد کاسته شود. این ویژگی به کاهش صدمات وارده به راننده و خودرو کمک می کند.

– گاردریل دو موج (Two-Wave)

گاردریل دو موج، یکی از متداول ترین گزینه ها در سیستم های محافظت جاده ای به شمار می رود. ساختار آن شامل دو موج متوالی در سطح فلزی است که مقاومت مناسبی در برابر ضربه و فشار وارده دارد. استفاده از گاردریل دو موج معمولاً در مسیرهایی با خطر متوسط، مانند جاده های بین شهری، مناطق حومه یا کنار پل ها رایج است.

این نوع گاردریل در مقایسه با مدل های پیشرفته تر، از نظر اقتصادی مقرون به صرفه تر بوده و نصب آن نیز ساده تر انجام می شود. مقاومت این مدل برای انحراف یا کاهش شدت ضربه در برخوردهای با سرعت متوسط کافی است، اما در شرایط خاص با سرعت های بالا یا در مناطق پرتگاهی، ممکن است مدل های پیشرفته تر توصیه شود.

– گاردریل سه موج (Three-Wave)

گاردریل سه موج با داشتن یک موج اضافی نسبت به مدل دو موج، ساختاری مستحکم تر و مقاوم تر دارد. این مدل بیشتر در مناطق حساس و خطرناک مانند جاده های کوهستانی، مسیرهای دارای پرتگاه یا مناطقی با احتمال بالای تصادف استفاده می شود.

موج سوم باعث افزایش سطح مقطع و در نتیجه افزایش مقاومت در برابر نیروهای وارده می شود. به همین دلیل، گاردریل سه موج معمولاً در پروژه هایی با الزامات ایمنی بالا نصب می شود. اگرچه هزینه تولید و نصب آن نسبت به مدل دو موج بیشتر است، اما عملکرد بهتر در جذب انرژی برخورد، توجیه فنی و اقتصادی کافی برای انتخاب آن فراهم می سازد.

– گاردریل کابلی (Cable Barrier)

گاردریل کابلی نوعی سیستم ایمنی انعطاف پذیر است که از چند کابل فولادی کشیده شده بر روی پایه های فلزی تشکیل می شود. این نوع گاردریل بیشتر در مناطق باز و اتوبان هایی که فضای جانبی کافی برای منحرف سازی خودروها وجود دارد، استفاده می شود.

ویژگی اصلی این مدل، قابلیت جذب نرم انرژی و منحرف سازی تدریجی خودرو است. این ویژگی باعث می شود که میزان آسیب وارده به خودرو و سرنشینان به حداقل برسد. با این حال، گاردریل های کابلی نیاز به نگهداری بیشتری دارند و در برخوردهای شدید ممکن است کابل ها آسیب دیده و عملکرد خود را از دست دهند. همچنین نصب آن ها در مناطقی با فضای محدود یا دارای موانع ثابت توصیه نمی شود.

– گاردریل بتنی (نیوجرسی)

نیوجرسی یا موانع بتنی پیش ساخته، به عنوان جایگزینی برای گاردریل فلزی در برخی پروژه ها استفاده می شود. این موانع به دلیل وزن بالا و ساختار صلب، امکان جابه جایی خودرو را ندارند و در عوض مانعی قطعی برای ورود خودرو به مناطق مخالف یا خطرناک ایجاد می کنند.

گاردریل های بتنی بیشتر در میانه اتوبان ها، بزرگراه های دوطرفه و مناطق با حجم بالای ترافیک استفاده می شوند. اگرچه این نوع موانع ضربه را جذب نمی کنند، اما به دلیل پایداری بالا، در کنترل ترافیک و جلوگیری از عبور خودرو به سمت مقابل بسیار مؤثر هستند. نصب آن ها در مسیرهای باریک یا با شیب زیاد ممکن است با مشکلاتی همراه باشد.

– گاردریل شهری یا تزئینی

در محیط های شهری و فضاهای عمومی مانند پیاده روها، پارک ها و کنارگذرها، نوع خاصی از گاردریل با طراحی های زیباشناسانه استفاده می شود. این گاردریل ها علاوه بر نقش حفاظتی، به عنوان عناصر طراحی شهری نیز عمل می کنند.

این مدل ها اغلب از مواد سبک تر ساخته شده اند و بیش از آن که مقاومت بالا در برابر تصادف داشته باشند، نقش محدودسازی مسیر و حفاظت از عابرین پیاده را ایفا می کنند. استفاده از گاردریل های شهری در مناطق پرتردد، تقاطع ها و کنار مسیرهای دوچرخه سواری نیز متداول است.

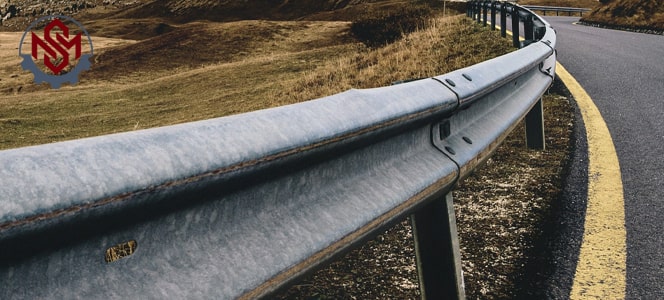

آلیاژهای به کاررفته در گاردریل ها

انتخاب نوع آلیاژ در تولید گاردریل، یکی از عوامل مهم و تأثیرگذار در عملکرد، دوام و میزان مقاومت آن در برابر شرایط محیطی و برخوردهای فیزیکی به شمار می رود. آلیاژهایی که در ساخت گاردریل استفاده می شوند باید دارای ویژگی هایی نظیر استحکام مکانیکی بالا، مقاومت در برابر خوردگی، قابلیت شکل پذیری و عمر مفید طولانی باشند. هر نوع آلیاژ، بسته به شرایط اقلیمی، نوع مسیر و شدت ترافیک، می تواند مزایا و محدودیت های خاص خود را داشته باشد. در ادامه، رایج ترین آلیاژهای مورد استفاده در ساخت گاردریل بررسی می شوند.

– فولاد گالوانیزه

فولاد گالوانیزه رایج ترین و پرکاربردترین آلیاژ در تولید گاردریل است. این آلیاژ به دلیل ویژگی های مکانیکی برجسته، مانند مقاومت بالا در برابر ضربه، انعطاف پذیری مناسب و قابلیت شکل دهی، به طور گسترده در پروژه های راه سازی استفاده می شود. مزیت گالوانیزه کردن این است که باعث افزایش طول عمر گاردریل در برابر رطوبت، بارش، و شرایط محیطی خورنده می شود. گاردریل های ساخته شده از فولاد گالوانیزه معمولاً در جاده های بین شهری، اتوبان ها و مناطق با بارندگی یا رطوبت بالا به کار می روند.

– آلومینیوم

آلومینیوم یکی دیگر از آلیاژهایی است که در ساخت برخی از انواع خاص گاردریل به کار گرفته می شود، اگرچه استفاده از آن در مقایسه با فولاد گالوانیزه محدودتر است. ویژگی اصلی آلومینیوم، وزن سبک آن است که باعث سهولت در حمل ونقل، نصب و کاهش بار مرده سازه ای می شود.

همچنین، آلومینیوم به صورت طبیعی دارای مقاومت بالا در برابر خوردگی و زنگ زدگی است، که این موضوع آن را به گزینه ای مناسب برای مناطق با رطوبت زیاد یا محیط های خورنده مانند مناطق ساحلی تبدیل می کند. با این حال، استحکام کششی آلومینیوم نسبت به فولاد پایین تر است و این موضوع ممکن است در برابر برخوردهای شدید عملکرد محافظتی آن را کاهش دهد.

به دلیل قیمت بالاتر آلومینیوم نسبت به فولاد، از این آلیاژ معمولاً در پروژه هایی استفاده می شود که جنبه های معماری یا شرایط محیطی خاص، بر ملاحظات اقتصادی اولویت دارند.

– کامپوزیت و مواد نوین

در سال های اخیر، با پیشرفت فناوری های مهندسی مواد، استفاده از آلیاژها و ترکیبات کامپوزیتی در تولید گاردریل ها افزایش یافته است. این نوع گاردریل ها معمولاً از ترکیب رزین های پلیمری، الیاف شیشه یا دیگر مواد سبک و مقاوم تولید می شوند.

کامپوزیت ها ویژگی هایی چون مقاومت بالا در برابر خوردگی، سبکی، انعطاف پذیری، و عمر طولانی دارند و در برخی از پروژه های زیرساختی پیشرفته مورد استفاده قرار می گیرند. استفاده از گاردریل کامپوزیتی هنوز در بسیاری از کشورها در مراحل آزمایشی یا پروژه ای قرار دارد، اما با توجه به مزایای فنی آن ها، انتظار می رود در آینده جایگاه بیشتری در صنعت حمل ونقل جاده ای به دست آورند.

اجزای گاردریل

هر گاردریل از چند بخش اصلی و مکمل تشکیل شده است که مجموع آن ها وظیفه کنترل، هدایت و کاهش ضربه ناشی از برخورد خودروها را بر عهده دارند. طراحی و کیفیت این اجزا تأثیر مستقیمی بر عملکرد نهایی گاردریل در شرایط واقعی جاده ای دارد. به همین دلیل، شناخت اجزای تشکیل دهنده گاردریل برای مهندسان، پیمانکاران و متخصصان ایمنی راه، از اهمیت بالایی برخوردار است. در این بخش، اجزای اصلی گاردریل را معرفی می کنیم.

– تیر پایه (Post)

– ریل محافظ (Beam)

– ضربه گیر یا انتهای گاردریل (End Terminal)

– پیچ و مهره ها و اتصالات

استانداردهای ایران برای نصب گاردریل

در ایران مقررات مشخصی توسط سازمان هایی نظیر وزارت راه و شهرسازی، سازمان راهداری و حمل ونقل جاده ای و مرکز تحقیقات راه، مسکن و شهرسازی تدوین شده اند که به عنوان مرجع طراحی و نصب گاردریل در پروژه های داخلی استفاده می شوند. برخی از این استانداردها شامل موارد زیر می شود.

– مشخصات فنی گاردریل های دو موج و سه موج

– الزامات مربوط به مقاومت مصالح

– فاصله های مجاز بین پایه ها

– ارتفاع استاندارد نصب

– حداقل فاصله از حاشیه سواره رو

– شرایط نصب در پیچ ها و رمپ ها

این استانداردها تضمین می کنند که گاردریل نصب شده نه تنها از نظر ساختاری ایمن باشد، بلکه در شرایط جغرافیایی و ترافیکی کشور نیز عملکرد مطلوبی داشته باشد.

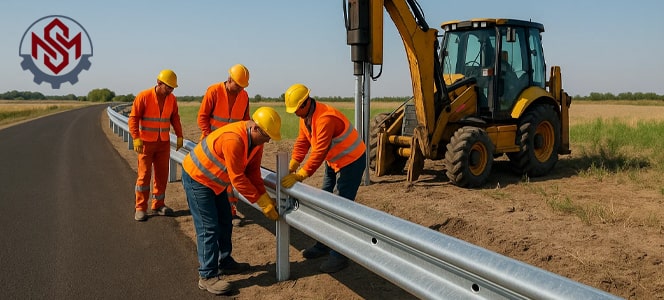

نکات کلیدی در نصب صحیح گاردریل

رعایت اصول نصب گاردریل تأثیر مستقیم بر عملکرد آن در شرایط واقعی دارد. حتی اگر از بهترین متریال استفاده شود، اما نصب به درستی انجام نشود، گاردریل قادر به ایفای نقش حفاظتی نخواهد بود. برخی از نکات مهم در نصب گاردریل را در ادامه بررسی می کنیم.

– ارتفاع مناسب نصب: ارتفاع ریل محافظ از سطح زمین باید به گونه ای باشد که در برخوردهای معمول، مرکز جرم خودرو را تحت تأثیر قرار دهد و از بلند شدن خودرو جلوگیری کند.

– فاصله استاندارد پایه ها: پایه های نگهدارنده باید در فواصل مشخص و منظم نصب شوند تا انتقال نیرو به زمین به صورت یکنواخت انجام شود و ساختار کلی پایدار بماند.

– محل نصب در جاده: گاردریل باید در مناطقی نصب شود که احتمال انحراف خودرو بالا باشد؛ مانند پیچ ها، مسیرهای شیب دار، کنار پرتگاه ها، پل ها و نقاط تقاطع خطرناک.

– نصب انتهای گاردریل: استفاده از ضربه گیرهای استاندارد در ابتدا و انتهای مسیر گاردریل الزامی است. این بخش ها نقش زیادی در جلوگیری از وارد آمدن آسیب مستقیم به خودرو در هنگام برخورد دارند.

– استحکام زیرسازی و خاک برداری دقیق: پایه ها باید در خاک یا بستر مقاوم تثبیت شوند. نصب در زمین های نرم یا شنی بدون تمهیدات تقویتی می تواند باعث ناپایداری کل سیستم شود.

– عدم وجود موانع پشت گاردریل: فضای پشت گاردریل باید خالی از موانع سخت یا تیز باشد تا در صورت برخورد خودرو و خم شدن گاردریل، برخورد ثانویه رخ ندهد.

مزایا و معایب گاردریل ها

گاردریل به عنوان یکی از عناصر کلیدی ایمنی راه، نقشی اساسی در کاهش خطرات ناشی از انحراف وسایل نقلیه از مسیر دارد. با وجود مزایای متعدد، استفاده از گاردریل بدون بررسی دقیق شرایط مسیر، می تواند محدودیت هایی نیز به همراه داشته باشد. در ادامه، به صورت مختصر به مهم ترین مزایا و معایب گاردریل اشاره می شود.

مزایای گاردریل

– کاهش شدت تصادف

– هدایت خودرو در شرایط بحرانی

– محافظت از مناطق حساس

– افزایش ایمنی عابران پیاده و موتورسواران

معایب گاردریل

– احتمال آسیب در نصب غیراصولی

– هزینه های نگهداری و ترمیم

– ایجاد مانع در برخی مسیرها

انتخاب بهترین نوع گاردریل برای پروژه ها

انتخاب نوع مناسب گاردریل باید بر پایه نیازهای فنی، شرایط محیطی و سطح ایمنی مورد انتظار صورت گیرد. تصمیم گیری درست در این مرحله، نقش تعیین کننده ای در عملکرد بلندمدت سیستم ایمنی جاده خواهد داشت.

– بر اساس نوع جاده

در مسیرهای برون شهری، جاده های کوهستانی یا بزرگراه ها، معمولاً از گاردریل های فلزی دو موج یا سه موج استفاده می شود. در مقابل، برای فضاهای شهری یا مکان هایی با الزامات معماری، گاردریل های سبک تر یا تزئینی مناسب تر هستند.

– بر اساس شرایط اقلیمی

در مناطق مرطوب، ساحلی یا دارای بارندگی بالا، استفاده از گاردریل هایی با مقاومت بالا در برابر خوردگی مانند فولاد گالوانیزه یا آلومینیوم توصیه می شود. در مناطق خشک یا کوهستانی، تمرکز بیشتر بر استحکام مکانیکی خواهد بود.

– بر اساس بودجه و نیاز فنی

پروژه هایی با محدودیت مالی ممکن است استفاده از گاردریل دو موج را در اولویت قرار دهند، در حالی که پروژه های راه سازی با اهمیت استراتژیک، نیازمند به کارگیری مدل های مقاوم تر مانند گاردریل سه موج یا بتنی هستند. بررسی دقیق شرایط و مشاوره مهندسی پیش از انتخاب نوع گاردریل، ضروری است.

سوالات متداول درباره گاردریل

چه انواعی از گاردریل وجود دارد؟

از انواع رایج گاردریل می توان به گاردریل فلزی دو موج، سه موج، گاردریل کابلی و گاردریل بتنی اشاره کرد.

بهترین آلیاژ برای گاردریل چیست؟

معمولاً فولاد گالوانیزه به دلیل استحکام بالا و مقاومت در برابر خوردگی انتخاب اصلی است. در محیط های خاص ممکن است آلومینیوم یا کامپوزیت نیز به کار رود.

گاردریل دو موج بهتر است یا سه موج؟

گاردریل سه موج مقاومت بیشتری در برابر ضربه دارد، اما هزینه تولید و نصب آن نیز بیشتر است. انتخاب بین آن ها به میزان ترافیک، سرعت و شرایط مسیر بستگی دارد.

آیا نصب گاردریل الزامی است؟

در بسیاری از پروژه های راه سازی و طراحی جاده ها، نصب گاردریل در نقاط پرخطر و شیب دار الزامی است و بدون آن ممکن است تأیید فنی پروژه صادر نشود.

هزینه نصب گاردریل چقدر است؟

هزینه نصب به عوامل متعددی بستگی دارد؛ مانند نوع گاردریل، جنس، ارتفاع، شرایط زمین، میزان پیچیدگی مسیر و هزینه نیروی انسانی و تجهیزات.

عمر مفید گاردریل چقدر است؟

با رعایت پوشش مناسب (مانند گالوانیزه) و نگهداری منظم، گاردریل ها می توانند ده ها سال عمر کنند. اما در صورت خوردگی یا آسیب ناشی از تصادف، ممکن است نیاز به تعویض زودتر باشد.
