میلگرد انتظار چیست؟ چه کاربردهایی در ساختمان سازی دارد

در ظاهر سازه های بتنی از ستون ها و دیوارهایی مستحکم تشکیل شده اند، اما آنچه پایداری واقعی آن ها را تضمین می کند، در جزئیاتی پنهان مانند میلگرد انتظار نهفته است. این سازه عنصر ظریفی است که نبود یا اجرای نادرستش می تواند به ضعف پیوستگی سازه و شکست تدریجی آن منجر شود. اهمیت میلگرد انتظار تنها در طراحی آن خلاصه نمی شود، بلکه دقت در طول مهاری، آرایش و محل نصب، تعیین کننده دوام و ایمنی کل سازه است. در ادامه، به طور جامع بررسی خواهیم کرد که میلگرد انتظار چیست، چه کاربردهایی دارد و چرا اجرای درست آن شرط اصلی یک سازه پایدار محسوب می شود.

خرید انواع محصولات استیل و فولادی
با بهترین قیمت از فروشگاه استیل مارت

معرفی میلگرد انتظار

در پروژه های بتن آرمه، میلگرد انتظار به عنوان عنصری برنامه ریزی شده برای ایجاد پیوستگی سازه ای بین بتن ریزی های متوالی به کار می رود. این میلگردها از عضو بتنیِ اجرا شده، مانند فونداسیون یا دیوار، بیرون گذاشته می شوند تا در مرحله بعدی ساخت، به آرماتورهای عضو جدید متصل شده و انتقال مطمئن نیرو و یکپارچگی سازه تضمین شود. به بیان دقیق تر، میلگرد انتظار راهبردی ترین ابزار برای کنترل درزهای اجرایی، تأمین طول مهاری و ایجاد اتصال مکانیکی قابل اعتماد بین اجزای بتنی است.

در ادبیات کارگاهی، برای میلگرد انتظار از عناوینی مانند میلگرد ریشه، انتظار ستون یا انتظار دیوار نیز استفاده می شود که همگی به پیش بینی اتصال آینده اشاره دارند.

تفاوت میلگرد انتظار با میلگرد معمولی و آرماتورهای تقویتی

در ادامه به بارزترین تفاوت های این نوع میلگردها می پردازیم.

– جایگاه در چرخه اجرا: میلگرد معمولی هم زمان با بتن ریزی همان عضو نصب می شود، اما میلگرد انتظار عمداً برای عضو بعدی در عضو قبلی تعبیه می گردد.

– هدف عملکردی: میلگرد تقویتی معمولاً برای افزایش ظرفیت یک عضو در همان مرحله اجرا به کار می رود؛ میلگرد انتظار برای ایجاد اتصال بین دو عضو یا دو مرحله اجرا طراحی می شود.

– کنترل طول مهاری و هم پوشانی: در میلگرد انتظار، تامین طول توسعه (Development Length) و هم پوشانی (Lap Splice) در محل اتصال، شرط اساسی است و باید از ابتدا در نقشه ها و محاسبات لحاظ شود.

– حساسیت اجرایی: ترازبندی، راستا، فاصله گذاری و ارتفاع بیرون زدگی میلگرد انتظار بر عملکرد نهایی اتصال اثر مستقیم دارد و به کنترل های دقیق تری نیاز دارد.

نقش میلگرد انتظار در سازه های بتنی

در هر سازه بتنی، پیوستگی میان اجزا مهم ترین عامل در پایداری و انتقال صحیح نیروها است. میلگرد انتظار نقش محوری در ایجاد این پیوستگی دارد و به عنوان پلی فولادی بین بتن های ریخته شده در مراحل مختلف عمل می کند. این میلگردها از طریق فراهم کردن مسیرهای مکانیکی برای عبور نیروهای کششی، فشاری و برشی، موجب یکپارچگی رفتار سازه و افزایش مقاومت کلی سیستم می شوند. در واقع، اگر میلگرد انتظار به درستی طراحی و اجرا نشود، درزهای اجرایی می توانند به نقاط ضعف تبدیل شده و پایداری سازه را به خطر اندازند.

– انتقال نیرو در محل اتصال ها

یکی از مهم ترین وظایف میلگرد انتظار، انتقال مؤثر نیروها بین اعضای متصل است. هنگامی که دو بخش از یک سازه بتنی (مانند فونداسیون و ستون) در دو زمان جداگانه بتن ریزی می شوند، میلگرد انتظار مسئولیت دارد تا پیوستگی نیرو را از بتن قبلی به بتن جدید منتقل کند.

• در نیروهای کششی، میلگرد انتظار مانند رشته ای مقاوم عمل می کند که مانع جداشدگی بین دو بخش می شود.
• در نیروهای فشاری، اتصال توسط چسبندگی و گیرایی فولاد و بتن تقویت می شود.
• در نیروهای برشی، اصطکاک سطح درز و قفل شدگی بتن اطراف میلگرد انتظار به انتقال بار کمک می کند.

به این ترتیب، میلگرد انتظار باعث می شود که اجزای مختلف سازه نه به صورت مجزا، بلکه همچون یک کل واحد عمل کنند.

– اهمیت پیوستگی بتن و فولاد در رفتار سازه

در سیستم های بتن آرمه، عملکرد مطلوب تنها زمانی حاصل می شود که فولاد و بتن هم زمان و هماهنگ عمل کنند. میلگرد انتظار تضمین می کند که در مرز بین بتن قدیم و جدید، این هماهنگی حفظ شود. در غیاب میلگرد انتظار، درز بین دو مرحله بتن ریزی می تواند به محل تمرکز تنش و ایجاد ترک تبدیل گردد.

بنابراین، نقش این میلگردها نه تنها در مقاومت سازه ای بلکه در دوام بلند مدت نیز بسیار تعیین کننده است. به ویژه در سازه هایی که در معرض ارتعاش، تغییر دما یا بارگذاری متناوب قرار دارند، میلگرد انتظار مانع از گسترش آسیب های تدریجی در محل اتصال می شود.

– افزایش مقاومت خمشی و کنترل تغییرشکل ها

در محل هایی مانند پای ستون ها، اتصال تیر به ستون و دیوارهای برشی، میلگرد انتظار به عنوان مؤلفه ای کلیدی در مقاومت خمشی عمل می کند. وجود این میلگردها اجازه می دهد که لنگرهای خمشی از یک عضو به عضو مجاور منتقل شوند و سازه رفتار صلب تری از خود نشان دهد.

به علاوه، با افزایش طول گیرایی و پیوستگی میلگرد انتظار، تغییرشکل های نسبی بین اجزای بتن ریزی شده کاهش یافته و احتمال بازشدگی درزهای اجرایی به حداقل می رسد. این امر در مناطق لرزه خیز اهمیت دوچندان دارد؛ زیرا رفتار انعطاف پذیر و همگن سازه یکی از الزامات طراحی لرزه ای است.

– کنترل ترک های موضعی در محل اتصال

درزهای اجرایی معمولاً مستعد ایجاد ترک های موضعی هستند. این ترک ها در اثر اختلاف انقباض، حرارت یا بارگذاری های اولیه پدید می آیند. میلگرد انتظار با فراهم کردن پیوستگی بین دو بتن، مسیر انتشار ترک را مسدود کرده و موجب توزیع یکنواخت تنش در اطراف درز می شود.

– افزایش دوام و طول عمر سازه

دوام سازه های بتنی ارتباط مستقیم با پیوستگی و عدم وجود ضعف در محل اتصال دارد. میلگرد انتظار با ایجاد اتصال مکانیکی پایدار، از گسترش درزها و نفوذ رطوبت یا کلراید جلوگیری می کند. در نتیجه، خوردگی فولاد کاهش یافته و چرخه عمر مفید سازه افزایش می یابد.

همچنین در ساختمان های چند طبقه، میلگردهای انتظار در محل ستون ها و دیوارهای برشی، عامل اصلی در انتقال نیروهای قائم و جانبی بین طبقات محسوب می شوند و در بهبود عملکرد لرزه ای کلی ساختمان نقش مؤثر دارند.

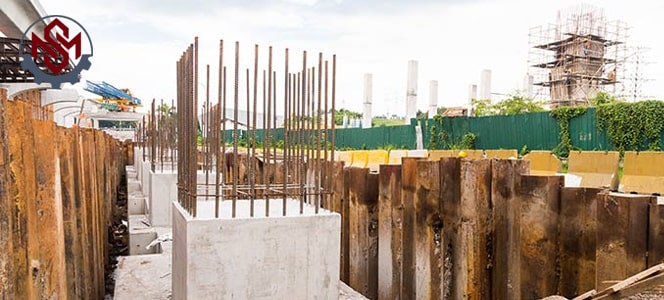

انواع میلگرد انتظار

در فرآیند ساخت و سازهای بتنی، میلگرد انتظار بسته به نوع عضو سازه ای، محل نصب و هدف اجرایی آن، در اشکال و اندازه های مختلف طراحی می شود. شناخت دقیق انواع میلگرد انتظار به مهندسان و مجریان کمک می کند تا برای هر موقعیت، گزینه ای مناسب از نظر مقاومت، سهولت اجرا و دوام انتخاب نمایند.

1. تقسیم بندی بر اساس کاربرد

یکی از متداول ترین روش های دسته بندی میلگرد انتظار، بر پایه ی محل استفاده در سازه انجام می شود. در هر عضو بتنی، وظیفه و شرایط عملکردی میلگرد انتظار متفاوت است.

– میلگرد انتظار فونداسیون: این نوع، در هنگام آرماتوربندی فونداسیون پیش بینی می شود و وظیفه ی اصلی آن، فراهم کردن امکان اتصال ستون یا دیوار به فونداسیون است. میلگردهای انتظار فونداسیون معمولاً با طول گیرایی زیاد و قطرهای بزرگ تر طراحی می شوند تا توان انتقال بارهای قائم و جانبی را داشته باشند.

– میلگرد انتظار ستون: در ساخت ستون ها، میلگردهای انتظار از فونداسیون یا طبقه ی زیرین بیرون گذاشته می شوند تا با آرماتورهای ستون در طبقه بعد هم پوشانی داشته باشند. تراز بودن، فاصله ی دقیق و حفظ محوریت در این نوع بسیار اهمیت دارد، زیرا کوچک ترین انحراف می تواند منجر به کاهش مقاومت فشاری ستون شود.

– میلگرد انتظار دیوار برشی: در دیوارهای برشی، این میلگردها به گونه ای تعبیه می شوند که پیوستگی بین طبقات مختلف حفظ شده و انتقال برش در محل اتصال بدون ضعف صورت گیرد. در این حالت، تراکم میلگردها معمولاً زیاد است و نیاز به دقت بالا در آرایش شبکه دارد.

– میلگرد انتظار سقف یا دال: در سازه هایی که سقف در چند مرحله اجرا می شود یا نیاز به اتصال به تیرهای مرزی دارد، میلگرد انتظار در لبه ها و محل اتصال تعبیه می گردد تا عملکرد خمشی پیوسته ایجاد کند.

2. تقسیم بندی بر اساس قطر و سایز

میلگردهای انتظار بسته به نوع سازه و محل استفاده، با قطرهای متفاوتی تولید و استفاده می شوند. در پروژه های سنگین مانند ساختمان های چندطبقه یا سازه های صنعتی، از میلگردهای با قطر بالاتر (مانند ۲۰ تا ۳۲ میلی متر) استفاده می شود. در حالی که برای اجزای سبک تر یا دیوارهای جداکننده بتنی، میلگردهایی با قطر کمتر کفایت می کند. انتخاب قطر میلگرد باید بر اساس محاسبات مهندسی و ضوابط آیین نامه ای صورت گیرد تا ظرفیت انتقال نیرو به درستی تأمین شود.

3. تقسیم بندی بر اساس نحوه نصب و اجرا

میلگرد انتظار را می توان به دو شکل اصلی در سازه تعبیه کرد:

– میلگرد انتظار از پیش تعبیه شده: این نوع میلگردها در هنگام آرماتوربندی و پیش از بتن ریزی مرحله اول در محل خود نصب می شوند. این روش دقیق ترین و متداول ترین شیوه است و موجب اتصال مکانیکی مستقیم بین دو بخش بتن می شود.

– میلگرد انتظار کاشت شده: در مواقعی که امکان نصب پیش از بتن ریزی وجود نداشته یا در مرحله ای بعد از اجرا نیاز به اتصال جدید ایجاد شده باشد، میلگردها به صورت کاشت در بتن موجود نصب می شوند. در این روش، از رزین های اپوکسی مخصوص برای چسباندن میلگرد به بتن استفاده می گردد تا چسبندگی و مقاومت برشی مطلوب حاصل شود.

4. اشکال هندسی و خمکاری میلگرد انتظار

میلگردهای انتظار بسته به نیاز سازه، در اشکال مختلفی خم کاری می شوند.

– شکل مستقیم: برای محل هایی که طول گیرایی کافی در بتن فراهم است.

– شکل L: برای اتصال عمود بر سطح بتن، معمولاً در فونداسیون ها یا دیوارهای قائم.

– شکل U: برای ایجاد پیوستگی در محل هایی که بارهای متقاطع وجود دارد، مانند اتصال تیر به تیر یا تیر به دیوار.

– شکل قلاب دار یا Hooked: جهت افزایش طول گیرایی در فضاهای محدود.

انتخاب نوع خمکاری باید بر اساس نقشه های اجرایی و استانداردهای طراحی انجام شود تا از لغزش یا گسیختگی در محل اتصال جلوگیری گردد.

نحوه اجرای میلگرد انتظار

اجرای صحیح میلگرد انتظار، یکی از مهم ترین مراحل در تضمین دوام و عملکرد سازه های بتنی است. هرگونه خطا در طول، زاویه، یا محل نصب این میلگردها می تواند موجب ضعف در اتصال اعضا و بروز مشکلات جدی در انتقال نیرو شود. از این رو، فرآیند اجرای میلگرد انتظار باید با دقت بالا، بر اساس نقشه های اجرایی و ضوابط آیین نامه ای انجام گیرد.

1. مراحل آماده سازی و خمکاری میلگرد انتظار

پیش از هر چیز، میلگردها باید مطابق نقشه و مشخصات فنی برش و خم شوند.

– اندازه گیری دقیق: طول مهاری در بتن موجود و بخش انتظار بیرون مانده باید به دقت تعیین شود تا هنگام نصب عضو بعدی، هم پوشانی مناسب فراهم آید.

– خمکاری استاندارد: خم های میلگرد باید با دستگاه خم کن مکانیکی انجام شود تا از شکستگی یا کاهش مقاومت فولاد جلوگیری گردد. زاویه های خم بر اساس نوع اتصال (مثلاً ۹۰ یا ۱۳۵ درجه) انتخاب می شوند.

– تمیزکاری سطح: میلگرد پیش از نصب باید از هرگونه چربی، زنگ زدگی یا آلودگی پاک شود، زیرا این عوامل چسبندگی بین فولاد و بتن را کاهش می دهند.

2. جایگذاری و فیکس کردن میلگرد انتظار

پس از آماده سازی، میلگردهای انتظار باید در محل مشخص شده در نقشه ها نصب شوند.

– تثبیت موقعیت: استفاده از لقمه ها، اسپیسرها و قالب های موقت برای حفظ راستا و تراز میلگرد الزامی است. میلگردها باید دقیقاً در محل تعیین شده قرار گیرند تا در هنگام نصب عضو جدید، هم راستایی کامل با آرماتورهای بعدی حاصل شود.

– کنترل فاصله ها: فاصله بین میلگردهای انتظار باید مطابق نقشه اجرایی و ضوابط پوشش بتن باشد تا از تجمع بتن نریخته یا حفره در اطراف میلگرد جلوگیری شود.

– بررسی ارتفاع بیرون زدگی: میزان بیرون زدگی میلگرد از بتن موجود باید متناسب با طول هم پوشانی (Lap Length) طراحی شده باشد. کوتاهی یا بلندی بیش از حد، موجب ضعف اتصال یا تداخل با قالب بندی خواهد شد.

3. طول مهاری و هم پوشانی میلگرد انتظار

یکی از اصول کلیدی در اجرای میلگرد انتظار، تأمین طول مهاری (Development Length) است؛ یعنی طولی از میلگرد که در بتن محکم می شود تا بتواند نیروهای کششی یا فشاری را به طور کامل منتقل کند.

– طول مهاری بر اساس قطر میلگرد، نوع بتن، مقاومت تسلیم فولاد و شرایط سطحی تعیین می شود.

– در محل اتصال، میلگرد انتظار باید با میلگرد عضو جدید هم پوشانی کافی داشته باشد تا پیوستگی مکانیکی کامل حاصل شود.

– در سازه های لرزه ای، طول هم پوشانی معمولاً بیشتر از سازه های معمولی در نظر گرفته می شود تا ایمنی در برابر تغییرشکل های شدید تضمین گردد.

نحوه اتصال میلگرد انتظار به آرماتورهای جدید

در مرحله ی اجرای عضو جدید (مثلاً ستون یا دیوار)، میلگردهای انتظار با میلگردهای تازه اجرا شده هم پوشان شده و با سیم آرماتوربندی محکم می گردند.

– اتصال باید در راستای نیروهای اصلی سازه انجام شود تا انتقال بار به صورت مستقیم صورت گیرد.

– در صورت استفاده از وصله های مکانیکی (کوپلرها)، دقت در انتخاب نوع و گشتاور بستن کوپلر اهمیت ویژه دارد.

– در مناطق بحرانی مانند پای ستون یا درزهای دیوار برشی، استفاده از قلاب یا خم انتهایی برای افزایش گیرایی توصیه می شود.

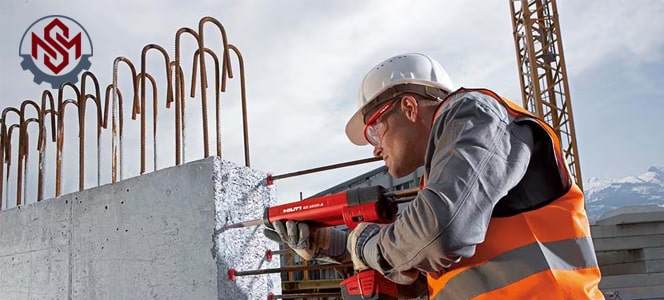

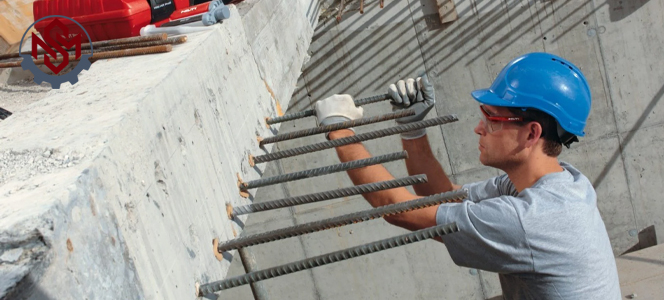

روش کاشت میلگرد انتظار (رزین اپوکسی)

در برخی پروژه ها، به دلیل تغییرات طراحی یا اجرای مرحله ای سازه، امکان استفاده از میلگرد انتظار از پیش تعبیه شده وجود ندارد. در این موارد از روش کاشت میلگرد استفاده می شود.

– ابتدا در بتن موجود، سوراخ هایی با قطر و عمق مشخص ایجاد می شود.

– داخل سوراخ با هوای فشرده تمیز و سپس با چسب رزینی اپوکسی پر می گردد.

– میلگرد در محل قرار گرفته و تا زمان گیرش کامل رزین ثابت نگه داشته می شود.

مزیت این روش، انعطاف پذیری در تغییرات اجرایی است؛ اما باید دقت شود تا رزین از نوع مقاوم در برابر رطوبت و بارگذاری طولانی باشد.

نکات ایمنی در اجرای میلگرد انتظار

– استفاده از دستکش، عینک ایمنی و تجهیزات مناسب هنگام خمکاری و نصب الزامی است.

– میلگردهای بیرون زده باید با پوشش پلاستیکی محافظت شوند تا خطر آسیب برای کارگران کاهش یابد.

– در کارگاه های فعال، هر میلگرد انتظار باید علامت گذاری شده یا پوشانده شود تا از برخوردهای ناگهانی جلوگیری گردد.

اشتباهات رایج در اجرای میلگرد انتظار

میلگرد انتظار اگرچه جزئی ساده از سازه به نظر می رسد، اما هرگونه خطا در نصب یا طراحی آن می تواند پیامدهای جدی برای یکپارچگی و مقاومت سازه ایجاد کند. این اشتباهات معمولاً در مراحل اجرایی رخ می دهند و در بسیاری از موارد به دلیل بی توجهی به جزئیات نقشه، نبود نظارت کافی یا عدم آگاهی از اصول فنی به وجود می آیند. آشنایی با این خطاها و راهکارهای پیشگیری از آن ها، به مهندسان و مجریان کمک می کند تا از بروز ضعف های سازه ای و هزینه های سنگین بازسازی جلوگیری شود.

– کوتاهی یا بلندی بیش از حد میلگرد انتظار

– عدم تراز بودن و راستا نداشتن میلگردها

– انتخاب قطر نامناسب میلگرد انتظار

– رعایت نکردن فاصله استاندارد بین میلگردهای انتظار

– نصب میلگردهای آلوده یا زنگ زده

– بی توجهی به محل دقیق درز اجرایی

استانداردها و ضوابط مربوط به میلگرد انتظار

اجرای میلگرد انتظار باید کاملاً مطابق با آیین نامه ها و استانداردهای فنی انجام شود تا اتصال بین اعضای بتنی از نظر مقاومت، دوام و ایمنی دچار ضعف نگردد. در ایران، مهم ترین مرجع برای این موضوع آیین نامه بتن ایران (آبا) و استاندارد ملی ۳۱۳۲ است که ضوابط مربوط به قطر میلگرد، طول مهاری، پوشش بتن و نحوه خمکاری را مشخص می کنند.

قیمت میلگرد انتظار و عوامل مؤثر بر آن

قیمت میلگرد انتظار بسته به نوع فولاد، قطر، طول و روش اجرا متفاوت است. میلگردهای با قطر بیشتر یا از رده های مقاوم تر مانند A3 و A4 قیمت بالاتری دارند. عوامل دیگری مانند هزینه خمکاری، نوع پروژه (سازه ای یا غیرسازه ای)، و نوسانات بازار فولاد نیز بر قیمت نهایی اثر می گذارند.

در مجموع، هزینه میلگرد انتظار معمولاً بخش کوچکی از کل هزینه آرماتوربندی را تشکیل می دهد، اما تأثیر مستقیم بر کیفیت و دوام اتصال سازه دارد؛ بنابراین انتخاب میلگرد باکیفیت و اجرای اصولی آن از نظر اقتصادی مقرون به صرفه تر است. میلگرد انتظار یکی از اجزای کلیدی در سازه های بتنی است که وظیفه ایجاد پیوستگی مکانیکی و انتقال نیرو بین مراحل مختلف بتن ریزی را بر عهده دارد. این میلگردها به ظاهر ساده هستند، اما نقش آن ها در استحکام و دوام سازه حیاتی است.

با اجرای صحیح میلگرد انتظار، می توان از بروز مشکلاتی مانند ترک در محل اتصال، جداشدگی بتن و ضعف در انتقال نیرو جلوگیری کرد. رعایت ضوابط طراحی، انتخاب قطر مناسب، طول مهاری استاندارد و تراز دقیق میلگردها، از مهم ترین اصول فنی در این زمینه است. در نهایت، استفاده از میلگرد انتظار مطابق آیین نامه ها و تحت نظارت مهندسان متخصص، موجب افزایش عمر مفید سازه، بهبود رفتار لرزه ای و کاهش هزینه های تعمیرات آتی می شود.
