جدول اشتال تیرآهن چیست؟ به همراه جدول ها

در حوزه طراحی سازه های فولادی، هیچ مهندسی بدون جدول اشتال تیرآهن نمی تواند تصمیم درستی بگیرد. این جدول دقیق و استاندارد، همان نقشه راهی است که میان محاسبات تئوریک و واقعیت اجرایی پل می زند و انتخاب هر تیرآهن را از یک حدس تجربی به یک تصمیم مهندسی تبدیل می کند. در دنیای سازه، تفاوت میان ایمنی و خطر، اغلب در چند عدد ساده از این جدول نهفته است؛ عددهایی که وزن، مقاومت و پایداری هر مقطع را مشخص می کنند. در این مقاله، به صورت جامع بررسی می کنیم که جدول اشتال تیرآهن چیست، چه نقشی در مهندسی سازه دارد و چرا آشنایی با آن برای هر طراح و مجری پروژه فولادی ضروری است.

خرید انواع تیرآهن
با بهترین قیمت از فروشگاه استیل مارت

جدول اشتال چیست و چه نقشی در مهندسی دارد؟

جدول اشتال تیرآهن مجموعه ای استاندارد از اطلاعات هندسی و مکانیکی مقاطع فولادی است که برای طراحی و محاسبه اعضای سازه ای به کار می رود. این جدول، ابزاری ضروری در انتخاب تیرآهن مناسب بر اساس مقاومت، ابعاد و وزن محسوب می شود و در تمام مراحل تحلیل و طراحی سازه های فلزی مورد استفاده قرار می گیرد.

تعریف و کاربرد

جدول اشتال شامل داده هایی مانند ارتفاع جان، ضخامت بال، ممان اینرسی، مدول مقطع و وزن واحد طول است. مهندسان با استفاده از این اطلاعات، مقاطع مناسب را برای کنترل خمش، برش و پایداری سازه انتخاب می کنند. در واقع، جدول اشتال تیرآهن پلی میان تحلیل سازه و اجرای عملی پروژه به شمار می آید.

اجزای کلیدی جدول اشتال تیرآهن

این جدول معمولاً شامل مشخصاتی مانند ابعاد مقطع، ممان های اینرسی، مدول مقطع، شعاع ژیراسیون و وزن هر متر تیرآهن است. این داده ها در محاسبه مقاومت خمشی، کنترل کمانش و تخمین وزن اسکلت فلزی کاربرد مستقیم دارند.

تفاوت با جدول وزن تیرآهن

برخلاف جدول وزن که تنها وزن مقاطع را نشان می دهد، جدول اشتال مجموعه ای کامل از ویژگی های مهندسی را ارائه می کند و برای طراحی سازه ای ضروری است.

اهمیت جدول اشتال در انتخاب تیرآهن

در طراحی اعضای فولادی، مقاومت و پایداری سازه مستقیماً به ابعاد و ویژگی های مقطع بستگی دارد. جدول اشتال با ارائه پارامترهایی نظیر ممان اینرسی، مدول مقطع، شعاع ژیراسیون و وزن واحد طول، امکان ارزیابی سریع ظرفیت خمشی، برشی و پایداری تیرآهن را فراهم می کند. به این ترتیب مهندس می تواند بر اساس دهانه، نوع بارگذاری و محدودیت سازه، تیرآهن مناسب را انتخاب کند. جدول اشتال در مرحله طراحی و اجرا نیز نقش های زیر را ایفا می کند.

– استانداردسازی انتخاب مقاطع: جدول اشتال، مرجع واحدی برای مقایسه و انتخاب انواع تیرآهن در پروژه های مختلف است.

– افزایش دقت در محاسبات: مقادیر درج شده در جدول اشتال، مستقیماً در تحلیل خمش، برش و کمانش به کار می روند.

– صرفه جویی در هزینه و زمان: با دسترسی به داده های دقیق، نیاز به محاسبات تکراری و آزمایش های اضافی کاهش می یابد.

– تضمین سازگاری در تولید و اجرا: ابعاد استاندارد جدول اشتال، باعث هماهنگی میان طراحی مهندسی و تولید صنعتی تیرآهن می شود.

معرفی کامل جدول اشتال تیرآهن

جدول اشتال تیرآهن ابزاری دقیق و استاندارد برای ارائه ویژگی های هندسی و مکانیکی مقاطع فولادی است. این جدول توسط مهندسان سازه و طراحان مورد استفاده قرار می گیرد تا بتوانند بدون انجام محاسبات پیچیده، به پارامترهای موردنیاز برای تحلیل و طراحی اعضای فلزی دست یابند. آشنایی با ساختار و نحوه استفاده از این جدول، از الزامات اولیه طراحی سازه های فولادی به شمار می رود.

اطلاعات موجود در جدول اشتال تیرآهن

هر ردیف از جدول اشتال، مجموعه ای از مشخصات مربوط به یک سایز تیرآهن را دربر می گیرد. این مشخصات شامل موارد زیر است.

– ابعاد هندسی مقطع: شامل ارتفاع جان، عرض بال، ضخامت جان و ضخامت بال که برای مدل سازی دقیق تیر در نرم افزارهای طراحی و ترسیم نقشه های اجرایی ضروری اند.

– مساحت مقطع A: معیاری برای محاسبه وزن و تعیین ظرفیت فشاری تیرآهن است.

– وزن واحد طول: مقدار وزن هر متر تیرآهن که در محاسبه بار مرده و برآورد اقتصادی سازه به کار می رود.

– ممان اینرسی Ix, Iy : شاخصی از میزان مقاومت تیرآهن در برابر خمش حول محورهای اصلی مقطع.

– مدول مقطع Wx, Wy : نسبت ممان اینرسی به فاصله از تار خنثی، که تعیین کننده مقاومت خمشی عضو است.

– شعاع ژیراسیون rx, ry : مقداری برای محاسبه لاغری و کنترل پایداری ستون ها و تیر-ستون ها.

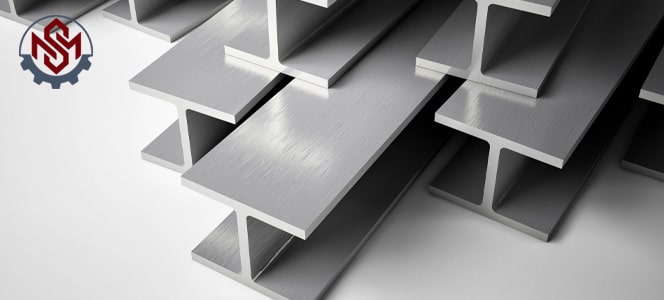

نحوه خواندن جدول اشتال تیرآهن

برای استفاده مؤثر از جدول اشتال، مهندس باید نحوه تفسیر داده ها را بداند. هر ستون از جدول بیانگر یکی از خصوصیات مقطع است و انتخاب مقطع مناسب بر اساس نیاز سازه انجام می شود.

به عنوان مثال، هنگامی که طراح به دنبال تیرآهنی برای دهانه بلند است، ابتدا بر اساس بار وارده، مقدار ممان خمشی موردنیاز را محاسبه می کند. سپس با مراجعه به ستون مدول مقطع (W) در جدول اشتال، نزدیک ترین مقدار مناسب را برمی گزیند. در ادامه وزن واحد طول آن مقطع بررسی می شود تا انتخاب نهایی از نظر اقتصادی نیز به صرفه باشد.

نکات مهم هنگام استفاده از جدول اشتال

– دقت در واحدها: واحد اندازه گیری در جدول اشتال معمولاً میلی متر و کیلوگرم بر متر است؛ هرگونه خطای تبدیل ممکن است نتایج طراحی را تحت تأثیر قرار دهد.

– تمایز میان انواع تیرآهن: مقاطع IPE، INP و IPB هرکدام ویژگی های متفاوتی دارند و استفاده از جدول اشتال اشتباه ممکن است به انتخاب نادرست منجر شود.

– استفاده از نسخه های معتبر: تنها نسخه های استاندارد جدول اشتال که مطابق با آیین نامه های بین المللی تدوین شده اند، باید مبنای طراحی قرار گیرند.

– تطبیق با نرم افزارهای طراحی: در نرم افزارهایی مانند SAP2000 یا ETABS، داده های وارد شده باید دقیقاً با مقادیر جدول اشتال مطابقت داشته باشند تا نتایج تحلیلی معتبر باشند.

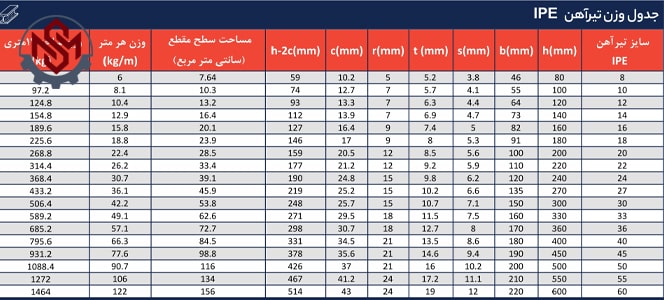

جدول اشتال تیرآهن IPE

تیرآهن IPE یکی از پرکاربردترین انواع تیرآهن در صنعت ساختمان است و استاندارد آن بر اساس ضوابط اروپایی (European I-Beam) تدوین شده است. این نوع تیرآهن دارای بال هایی با ضخامت یکنواخت بوده و از نظر وزن و مقاومت، تعادل مناسبی برای کاربردهای عمومی در اسکلت فلزی دارد. برای انتخاب دقیق سایز و نوع تیرآهن IPE، مراجعه به جدول اشتال تیرآهن IPE ضروری است؛ زیرا تمام مشخصات ابعادی و مکانیکی آن در این جدول به صورت استاندارد و دقیق ارائه شده است.

ویژگی های تیرآهن IPE

تیرآهن های IPE دارای ارتفاع جان مشخص و بال هایی با ضخامت یکنواخت هستند. این ویژگی باعث می شود تا رفتار خمشی آنها در امتداد طول تیر یکنواخت و قابل پیش بینی باشد. برخی از ویژگی های اصلی این نوع تیرآهن شامل موارد زیر می شود.

• ضخامت یکنواخت بال ها که باعث سهولت در برش و اتصال می شود.
• تناسب میان وزن و مقاومت خمشی که انتخاب آن را برای دهانه های متوسط در سازه های فلزی ایده آل می سازد.
• در دسترس بودن سایزهای متنوع از IPE100 تا IPE600 که امکان انتخاب متناسب با نیاز پروژه را فراهم می کند.
• مطابقت با استانداردهای اروپایی EN 10365 که دقت ابعادی و تلرانس های تولید را تضمین می کند.

نحوه انتخاب تیرآهن IPE با استفاده از جدول اشتال

برای انتخاب تیرآهن مناسب، ابتدا باید بر اساس دهانه و بارگذاری، ممان خمشی مورد نیاز محاسبه شود. سپس با مراجعه به جدول اشتال، سایزی از تیرآهن IPE انتخاب می شود که مدول مقطع آن بزرگ تر یا مساوی مقدار مورد نیاز باشد. در ادامه وزن تیرآهن بررسی می شود تا انتخاب نهایی از نظر اقتصادی و اجرایی نیز به صرفه باشد.

به عنوان نمونه، در سازه هایی با دهانه های متوسط و بار معمولی، تیرآهن های IPE200 تا IPE300 بیشترین کاربرد را دارند، در حالی که برای سازه های سنگین یا دهانه های بلند، از سایزهای بزرگ تر مانند IPE400 یا IPE450 استفاده می شود.

نکات فنی در استفاده از جدول اشتال تیرآهن IPE

– دقت در انتخاب استاندارد: در بازار ممکن است تیرآهن های تولید داخل و وارداتی با تفاوت جزئی در ابعاد عرضه شوند؛ بنابراین باید جدول اشتال متناسب با منبع تولید انتخاب گردد.

– تطبیق با نرم افزارهای طراحی: هنگام مدل سازی در نرم افزارهایی مانند SAP2000 یا ETABS، باید مشخصات وارد شده با مقادیر جدول اشتال IPE هماهنگ باشد.

– بررسی محدودیت های اجرایی: ارتفاع زیاد تیرآهن ممکن است در سقف های کم ارتفاع مشکل ساز شود؛ لذا انتخاب سایز باید علاوه بر مقاومت، از نظر معماری نیز بررسی شود.

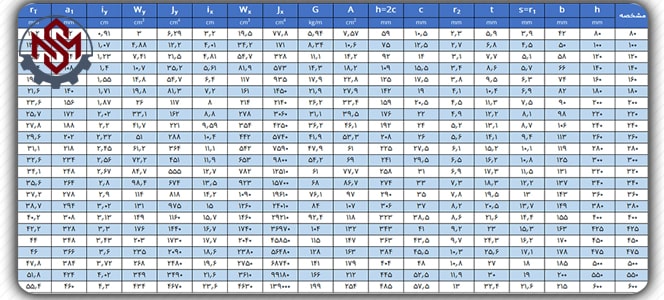

جدول اشتال تیرآهن INP

تیرآهن INP نوعی از مقاطع فولادی استاندارد است که بر اساس ضوابط روسی و چینی طراحی شده و در پروژه های صنعتی و ساختمانی مورد استفاده قرار می گیرد. این نوع تیرآهن از نظر ظاهری شبیه به IPE است اما در ضخامت و شیب بال ها تفاوت اساسی دارد. برای تحلیل دقیق ویژگی های این مقطع، استفاده از جدول اشتال تیرآهن INP ضروری است؛ زیرا تمام داده های هندسی و مکانیکی آن به صورت دقیق در این جدول درج شده است.

ویژگی های تیرآهن INP

تیرآهن INP دارای بال هایی با ضخامت متغیر است؛ به طوری که ضخامت بال در محل اتصال به جان بیشتر بوده و به سمت لبه کاهش می یابد. این ویژگی باعث تمرکز تنش در ناحیه میانی و در عین حال کاهش وزن کلی مقطع می شود.

از ویژگی های مهم این نوع تیرآهن می توان به موارد زیر اشاره کرد:

• شیب دار بودن بال ها که آن را از نظر ظاهری و عملکردی از IPE متمایز می سازد.
• وزن کمتر نسبت به مقاطع IPE در سایز مشابه به دلیل کاهش ضخامت بال ها.
• مناسب برای دهانه های متوسط و سبک که در آن نیازی به ظرفیت خمشی بسیار بالا نیست.
• استاندارد تولید بر اساس DIN 1025-1 که در بسیاری از کشورها مورد پذیرش است.

کاربرد تیرآهن INP در سازه ها

تیرآهن INP به دلیل وزن کمتر و قیمت اقتصادی تر، معمولاً در بخش هایی از سازه به کار می رود که بارهای خمشی شدید وجود ندارد. از جمله کاربردهای متداول آن می توان به موارد زیر اشاره کرد.

• تیرهای فرعی در سقف های فلزی و سازه های سبک.
• قاب های صنعتی با دهانه های کوتاه تا متوسط.
• خرپاها و اسکلت های فلزی کوچک.
• سازه های موقت یا نیمه صنعتی.

نکات مهم در استفاده از جدول اشتال تیرآهن INP

در هنگام انتخاب مقطع، باید توجه شود که تیرآهن INP ظرفیت خمشی پایین تری نسبت به IPE دارد؛ بنابراین برای دهانه های بلند توصیه نمی شود.

استفاده از جدول اشتال صحیح متناسب با استاندارد تولید ضروری است؛ زیرا ابعاد تیرآهن های چینی یا روسی ممکن است با نسخه های اروپایی متفاوت باشد.

در نرم افزارهای طراحی، باید مقطع INP با مشخصات واقعی از جدول اشتال وارد شود تا محاسبات دقیق و مطمئن باشند.

جدول اشتال تیرآهن IPB (هاش سبک و سنگین)

تیرآهن IPB که با نام تجاری هاش (H-Beam) شناخته می شود، یکی از مقاطع فولادی سنگین و مقاوم است که در پروژه های بزرگ ساختمانی و صنعتی کاربرد گسترده دارد. این نوع تیرآهن در دو مدل هاش سبک (HEA) و هاش سنگین (HEB) تولید می شود و نسبت به سایر انواع تیرآهن مانند IPE و INP از مقاومت خمشی و فشاری بسیار بالاتری برخوردار است. جدول اشتال تیرآهن IPB منبع اصلی برای شناخت و انتخاب این مقاطع قدرتمند به شمار می رود.

ویژگی های تیرآهن هاش (IPB)

تیرآهن IPB دارای بال هایی عریض و ضخیم است که باعث افزایش چشمگیر مقاومت مقطع در برابر خمش، پیچش و فشار محوری می شود. این تیرآهن ها معمولاً در سازه هایی با بار زیاد یا دهانه های بلند مورد استفاده قرار می گیرند. مهم ترین ویژگی های آن به شرح زیر است.

• بال های پهن و ضخیم که موجب افزایش سختی خمشی و پایداری جانبی می شوند.
• تناسب عالی بین ارتفاع و عرض بال که مقاومت مقطع را در دو جهت افزایش می دهد.
• قابلیت استفاده به عنوان ستون، تیر یا تیر ستون در قاب های سنگین فلزی.

دو نوع تولیدی:

• هاش سبک HEA: وزن کمتر و مناسب برای دهانه های متوسط.
• هاش سنگین HEB: ضخامت بالاتر و مناسب برای بارهای سنگین و ستون ها.

کاربرد تیرآهن هاش سبک و سنگین در سازه ها

تیرآهن های IPB بسته به نوع آن ها در بخش های مختلف سازه به کار می روند.

– هاش سبک HEA: مناسب برای تیرهای افقی، قاب های صنعتی سبک و دهانه های متوسط.

– هاش سنگین HEB: به دلیل ضخامت بالا، برای ستون ها، تیرهای سنگین، پل ها و سازه های مرتفع استفاده می شود.

– در اسکلت فلزی سنگین: ترکیب HEA و HEB در یک سازه متداول است تا توازن میان وزن و مقاومت حفظ شود.

نکات فنی در استفاده از جدول اشتال تیرآهن IPB

• انتخاب بین HEA و HEB باید بر اساس نوع بارگذاری و محدودیت معماری انجام شود.
• در مدل سازی نرم افزاری، دقت در واردکردن ابعاد و وزن ها طبق جدول اشتال الزامی است.
• استفاده از نسخه استاندارد جدول اشتال IPB مطابق با EN 10365 تضمین کننده تطابق با آیین نامه های طراحی است.
• در سازه های چندطبقه، استفاده از هاش سنگین برای ستون های طبقات پایین توصیه می شود.

استفاده از جدول اشتال در مراحل مختلف طراحی

– انتخاب مقطع اولیه

در گام نخست طراحی، مهندس بر اساس دهانه، بارگذاری و محدودیت های معماری، ممان خمشی مورد نیاز را محاسبه می کند. سپس با مراجعه به جدول اشتال، تیرآهنی را انتخاب می کند که مدول مقطع آن پاسخ گوی نیاز سازه باشد.

– تحلیل خمش و برش

مقادیر ممان اینرسی و مدول مقطع موجود در جدول اشتال مستقیماً برای کنترل خمش و برش تیرها استفاده می شود. این داده ها دقت محاسبات را افزایش داده و از انتخاب مقاطع ناکافی جلوگیری می کنند.

– کنترل پایداری و کمانش

در طراحی ستون ها، شعاع ژیراسیون و نسبت لاغری از اطلاعات جدول استخراج می شود تا پایداری سازه در برابر کمانش تضمین گردد.

– تخمین وزن و هزینه

وزن واحد طول در جدول اشتال، مبنای محاسبه وزن کل اسکلت فلزی است که برای برآورد هزینه و برنامه ریزی اجرایی اهمیت دارد.

ارتباط جدول اشتال با نرم افزارهای طراحی

در نرم افزارهای تحلیل سازه مانند ETABS و SAP2000، تمامی مقاطع فولادی بر اساس داده های جدول اشتال تعریف می شوند. بنابراین، صحت نتایج طراحی مستقیماً به دقت این داده ها وابسته است. استفاده از جدول اشتال به مهندس کمک می کند تا پارامترهای ورودی نرم افزار را با استاندارد واقعی تولید مقاطع هماهنگ سازد.

نکات مهم در استفاده از جدول اشتال تیرآهن

اگرچه جدول اشتال تیرآهن ابزاری استاندارد و دقیق برای طراحی سازه های فولادی است، اما استفاده نادرست از آن می تواند موجب خطا در محاسبات و انتخاب مقاطع نامناسب شود. آگاهی از نکات فنی و محدودیت های کاربردی این جدول، به مهندسان کمک می کند تا از داده ها به درستی استفاده کرده و طراحی قابل اعتماد و منطبق با آیین نامه ارائه دهند.

– دقت در واحدهای اندازه گیری

تمامی مقادیر در جدول اشتال معمولاً بر حسب میلی متر و کیلوگرم بر متر ارائه می شوند. هرگونه اشتباه در تبدیل واحدها (مثلاً به متر یا سانتی متر) می تواند نتایج طراحی را به طور قابل توجهی تغییر دهد.

– تشخیص نوع تیرآهن

پیش از انتخاب مقطع، باید نوع تیرآهن مشخص شود؛ زیرا مقاطع IPE، INP و IPB با وجود شباهت ظاهری، رفتار سازه ای متفاوتی دارند. انتخاب اشتباه بین این انواع می تواند منجر به کاهش مقاومت خمشی یا افزایش وزن غیرضروری شود.

– استفاده از نسخه های استاندارد

منابع مختلفی از جدول اشتال در دسترس است، اما تنها نسخه هایی که مطابق با استانداردهای معتبر بین المللی مانند EN 10365 یا DIN 1025 تدوین شده اند باید مبنای طراحی قرار گیرند. استفاده از نسخه های غیررسمی یا ناقص ممکن است باعث اختلاف در ابعاد و خطای محاسباتی شود.

– مطابقت با نرم افزارهای طراحی

در نرم افزارهای طراحی سازه، مقاطع باید با داده های واقعی جدول اشتال مطابقت کامل داشته باشند. در صورت مغایرت حتی جزئی بین ابعاد یا وزن، نتایج تحلیل سازه دچار خطا می شود. بنابراین توصیه می شود داده ها مستقیماً از جدول رسمی استخراج شوند.

– توجه به محدودیت های اجرایی

در کنار محاسبات نظری، باید امکان برش، جوشکاری، سوراخ کاری و نصب مقاطع نیز بررسی شود. برخی سایزهای بزرگ تیرآهن ممکن است در کارگاه یا محل پروژه به راحتی قابل اجرا نباشند.

– بررسی تلرانس تولید

ابعاد واقعی تیرآهن در کارخانه ممکن است با مقادیر جدول اشتال اختلاف جزئی داشته باشد. در پروژه های حساس، بهتر است از گواهی ابعادی تولیدکننده برای کنترل نهایی استفاده شود.

جدول اشتال تیرآهن مرجعی استاندارد و جامع برای شناخت ویژگی های هندسی و مکانیکی مقاطع فولادی است که نقش اساسی در طراحی ایمن، دقیق و اقتصادی سازه های فلزی دارد. این جدول با ارائه اطلاعاتی مانند ممان اینرسی، مدول مقطع، شعاع ژیراسیون و وزن واحد طول، به مهندسان امکان می دهد مقاطع مناسب را بر اساس بارگذاری و شرایط سازه انتخاب کنند. استفاده از نسخه های معتبر و به روز جدول اشتال، دقت محاسبات و انطباق طراحی با استانداردهای فنی را تضمین کرده و در نهایت به افزایش ایمنی، صرفه جویی در هزینه و بهبود کیفیت ساخت سازه منجر می شود.
