اگر اتصال میان بتن و فولاد به درستی برقرار نشود، تمام محاسبات مهندسی می تواند بی اثر شود و یک سازه فولادی عظیم دیگر تحمل بارهای سنگین را نداشته باشد. در چنین نقطه ای، قطعه ای به ظاهر ساده اما کاملا استراتژیک به نام برش گیر ناودانی وارد عمل می شود. این المان کوچک، نقشی حیاتی در یکپارچگی سازه های مرکب ایفا می کند و عملکرد صحیح آن می تواند ضامن ایمنی و دوام یک ساختمان یا پل باشد. در این مقاله، به صورت جامع و تخصصی بررسی می کنیم که برش گیر ناودانی چیست، چگونه عمل می کند، چه کاربردهایی دارد و چرا در پروژه های عمرانی اهمیت ویژه ای پیدا کرده است.
خرید انواع نبشی و ناودانی
با بهترین قیمت از فروشگاه استیل مارت
معرفی
در سازه های مرکب فولاد و بتن، یکی از چالش های اصلی، انتقال صحیح نیروهای برشی بین این دو متریال متفاوت است. بتن در فشار عملکرد مطلوبی دارد و فولاد در کشش، اما برای اینکه این دو به صورت یکپارچه رفتار کنند، باید اتصال مناسبی بین آن ها برقرار شود. برش گیر ناودانی یکی از اجزای کلیدی این اتصال است.
این قطعه یک مقطع فولادی با شکل U یا ناودانی است که به تیرهای فولادی جوش داده می شود و در داخل بتن قرار می گیرد. وظیفه اصلی آن جلوگیری از لغزش نسبی بین دال بتنی و تیر فولادی تحت اثر نیروهای برشی است. به بیان دقیق تر، این قطعه باعث می شود بتن و فولاد به صورت یک عضو مرکب عمل کنند.
نقش برش گیر ناودانی در سازه های مرکب
در این بخش، به مزایای استفاده از این المان در سازه های مرکب می پردازیم.
– ایجاد عملکرد یکپارچه بین بتن و فولاد
در صورت نبود اتصال مناسب، دال بتنی ممکن است روی تیر فولادی سر بخورد. این لغزش باعث کاهش ظرفیت باربری و افزایش تغییرشکل سازه می شود. استفاده از برش گیر ناودانی این مشکل را برطرف می کند و اتصال مکانیکی محکمی میان دو متریال ایجاد می کند.
– انتقال نیروهای برشی افقی
در تیرهای مرکب، هنگام وارد شدن بار، تنش های برشی در محل تماس بتن و فولاد ایجاد می شوند. برش گیر ناودانی این نیروها را از دال بتنی به تیر فولادی منتقل می کند و مانع تمرکز تنش در یک نقطه خاص می شود.
– افزایش سختی خمشی سازه
زمانی که بتن و فولاد به صورت مرکب عمل می کنند، ممان اینرسی مقطع افزایش می یابد. این موضوع باعث کاهش خیز تیر و بهبود عملکرد کلی سازه در برابر بارهای ثقلی می شود. در واقع، برش گیر ناودانی به طور غیرمستقیم موجب افزایش سختی و پایداری سازه خواهد شد.
اجزای تشکیل دهنده و مشخصات فنی
برش گیر ناودانی معمولا از فولاد ساختمانی با مقاومت مشخص ساخته می شود. این قطعه در ابعاد و ضخامت های مختلف تولید می شود تا متناسب با نیاز پروژه انتخاب گردد. ویژگی های مهم آن شامل موارد زیر است.
- طول ناودانی متناسب با ضخامت دال بتنی
- ضخامت جان و بال ها بر اساس میزان نیروی برشی طراحی شده
- جوشکاری کامل به بال فوقانی تیر فولادی
- فاصله گذاری منظم طبق آیین نامه های طراحی
طراحی و انتخاب صحیح برش گیر ناودانی به عواملی مانند بارگذاری، دهانه تیر، ضخامت دال، مقاومت بتن و فولاد بستگی دارد.
تفاوت برش گیر ناودانی با سایر انواع برش گیر
در سازه های مرکب، انواع مختلفی از برش گیرها مورد استفاده قرار می گیرند. از جمله متداول ترین آن ها می توان به گل میخ برشی اشاره کرد. با این حال، برش گیر ناودانی در برخی پروژه ها ترجیح داده می شود. مزایای برش گیر ناودانی نسبت به گل میخ شامل موارد زیر می شود.
- مقاومت برشی بالاتر در برخی شرایط بارگذاری
- عملکرد مناسب در سازه های با بار سنگین
- قابلیت اجرا در پروژه هایی با محدودیت های خاص جوشکاری
در مقابل، گل میخ ها سرعت اجرای بالاتری دارند و در بسیاری از ساختمان های متعارف مورد استفاده قرار می گیرند. انتخاب بین این دو سیستم، به تحلیل فنی و شرایط پروژه وابسته است.

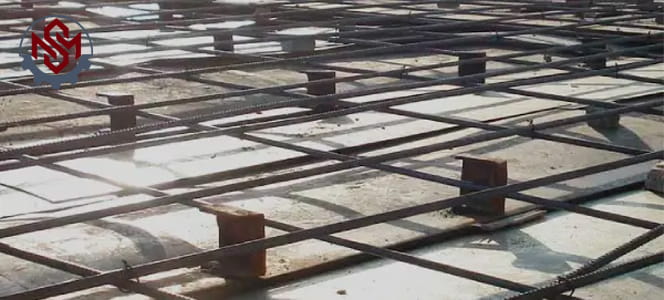

کاربردهای برش گیر ناودانی در پروژه های عمرانی
از این قطعه در موارد زیر استفاده می شود.
– استفاده در ساختمان های اسکلت فلزی
در ساختمان های چندطبقه با اسکلت فولادی، برای اتصال دال بتنی به تیرهای فولادی از برش گیر ناودانی استفاده می شود. این موضوع به افزایش ظرفیت باربری و کاهش مصرف فولاد کمک می کند.
– کاربرد در پل های مرکب فولاد و بتن
پل ها به دلیل بارهای دینامیکی و ترافیکی، نیازمند اتصالات بسیار مقاوم هستند. برش گیر ناودانی در این سازه ها نقش مهمی در انتقال نیرو و جلوگیری از جداشدگی اجزا دارد.
– پروژه های صنعتی و سوله ها
در سازه های صنعتی با دهانه های بزرگ، استفاده از سیستم مرکب به کاهش وزن و افزایش کارایی کمک می کند. در این شرایط، برش گیر ناودانی به عنوان یک اتصال مطمئن مورد استفاده قرار می گیرد.
مراحل اجرای برش گیر ناودانی
اجرای صحیح برش گیر ناودانی نیازمند دقت و رعایت اصول فنی است. این فرآیند معمولا شامل مراحل زیر است.
-
آماده سازی تیر فولادی
سطح بال تیر باید تمیز و عاری از زنگ زدگی یا آلودگی باشد تا کیفیت جوش تضمین شود.
- جانمایی و فاصله گذاری دقیق
مکان نصب برش گیر ناودانی بر اساس نقشه های اجرایی مشخص می شود. فاصله بین قطعات باید مطابق با محاسبات سازه ای باشد.
-
جوشکاری کامل
ناودانی ها به صورت کامل به بال تیر جوش داده می شوند. کیفیت جوش نقش تعیین کننده ای در عملکرد نهایی دارد.
-
بتن ریزی دال
پس از نصب کامل، قالب بندی و بتن ریزی انجام می شود و برش گیر ناودانی در داخل بتن مدفون می گردد.

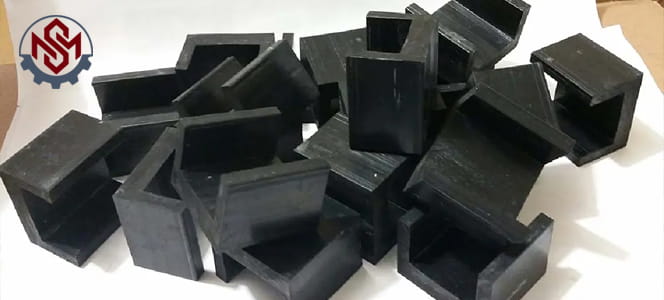

مزایای استفاده از برش گیر ناودانی
استفاده از برش گیر ناودانی در سازه های مرکب مزایای متعددی دارد که از جمله آن ها می توان به موارد زیر اشاره کرد.
- افزایش ظرفیت باربری خمشی تیر
- کاهش خیز و تغییرشکل سازه
- بهینه سازی مصرف فولاد
- بهبود رفتار لرزه ای سازه
- افزایش ایمنی در برابر بارهای متناوب
در پروژه هایی که ایمنی و دوام اولویت اصلی است، انتخاب صحیح برش گیر ناودانی می تواند تاثیر مستقیم بر کیفیت نهایی سازه داشته باشد.
محدودیت ها و چالش های استفاده از برش گیر ناودانی
با وجود مزایای متعدد، استفاده از برش گیر ناودانی بدون چالش نیست. وزن بیشتر نسبت به برخی برش گیرهای دیگر، نیاز به جوشکاری دقیق و زمان اجرای نسبتا بالاتر از جمله محدودیت های آن محسوب می شود.
همچنین در پروژه هایی با محدودیت دسترسی یا سرعت اجرای بسیار بالا، ممکن است گزینه های جایگزین ترجیح داده شوند. با این حال، در بسیاری از پروژه های سنگین و خاص، برش گیر ناودانی همچنان انتخاب اول مهندسان سازه است.
برش گیر ناودانی یکی از اجزای کلیدی در سازه های مرکب فولاد و بتن است که وظیفه انتقال نیروهای برشی و ایجاد عملکرد یکپارچه میان دو متریال را بر عهده دارد. این قطعه با جلوگیری از لغزش نسبی بتن و فولاد، باعث افزایش ظرفیت باربری، کاهش تغییرشکل و بهبود رفتار سازه در برابر بارهای مختلف می شود.
انتخاب و اجرای صحیح برش گیر ناودانی نیازمند طراحی دقیق، رعایت استانداردها و نظارت فنی مناسب است. در پروژه های ساختمانی، پل ها و سازه های صنعتی، استفاده اصولی از این المان می تواند نقش تعیین کننده ای در ایمنی و دوام سازه داشته باشد.
